Mérnök vagy? Így oszthatod meg a legjobban az ötleteid!

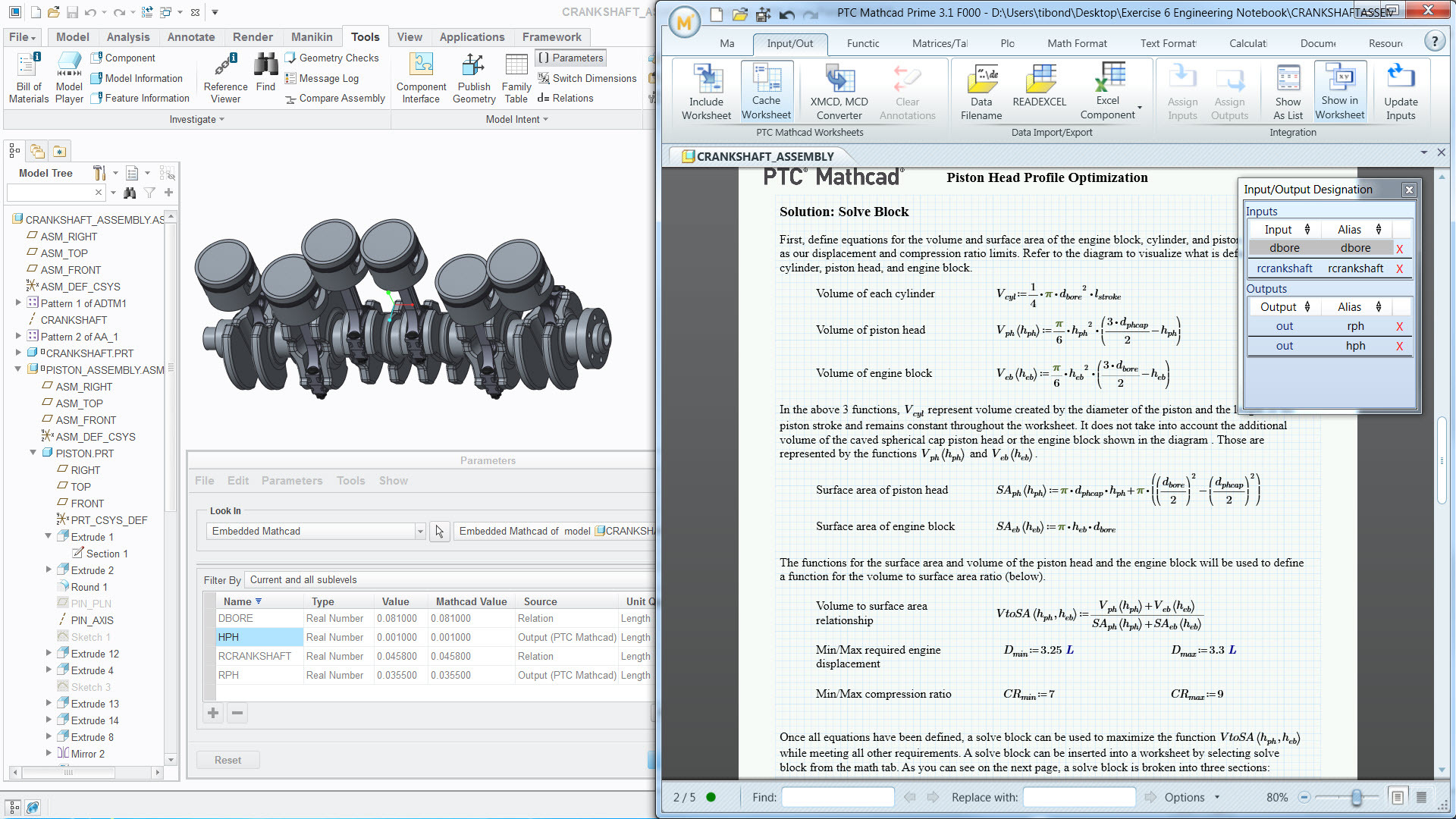

Az újfajta integrációs megoldásnak köszönhetően a PTC Mathcad Prime 3.1 dokumentum beágyazható a hozzá kapcsolódó CAD modellbe, alkatrész vagy összeállítási szinten. A munkalapok CAD modellbe ágyazása lehetővé teszi, hogy ezen tervezői szándékok automatikusan a modellhez kapcsolódjanak, azzal együtt tárolhatók és mozgathatók legyenek. A számítási eredmények felhasználhatók a PTC Creo modellek vezérlésére, a PTC Creo modell paraméterek pedig bemenő adatok lehetnek a PTC Mathcad -ben végzett számításokhoz. Ezzel az új lehetőséggel gyorsan és egyszerűen dokumentálhatjuk a modell létrehozásához kapcsolódó gépészeti tudást egyetlen PTC Creo 3.0 modellben, és ezzel egy időben egy kifinomult gépészeti „jegyzettömböt” hozunk létre digitális formában.

A Boston Engineering egy olyan mérnökiroda – és egyben a PTC viszonteladói partnerhálózatának tagja -, amely már hosszú ideje PTC Mathcad felhasználó. A cég a teljes termékfejlesztési folyamat során alkalmazza a Mathcad-et, a termék specifikációtól kezdve a részletes gépészeti számítások kidolgozásáig. Korábban, ha a CAD modell új verzióját kellett létrehozni, akkor manuálisan frissíteni kellett a CAD modell és a Mathcad dokumentum közti kapcsolatot. De a PTC Mathcad Prime® 3.1-el a munkalapok alkatrész vagy összeállítási szinten történő CAD modellbe ágyazásának köszönhetően ez már nem szükséges.

„ A gépészeti számítások alkatrész vagy összeállítási modellekbe történő beágyazási lehetősége hatalmas előnyt jelent számunkra, mivel jelentős időt tudunk megtakarítani azzal, hogy nem kell két teljesen különböző fájlformátumot kezelnünk.” – mondta Mike Conry, Boston Engineering’s Advanced Systems Group (ASG).

Továbbá a PTC Mathcad Prime 3.1-ben számos olyan új funkció és fejlesztés is megjelent, ami egy olyan egységes környezetet teremt a tervezők számára, melyben összefoglalhatják és megoszthatják egymással a tervezési vagy gépészeti tudással kapcsolatos kritikus információkat.

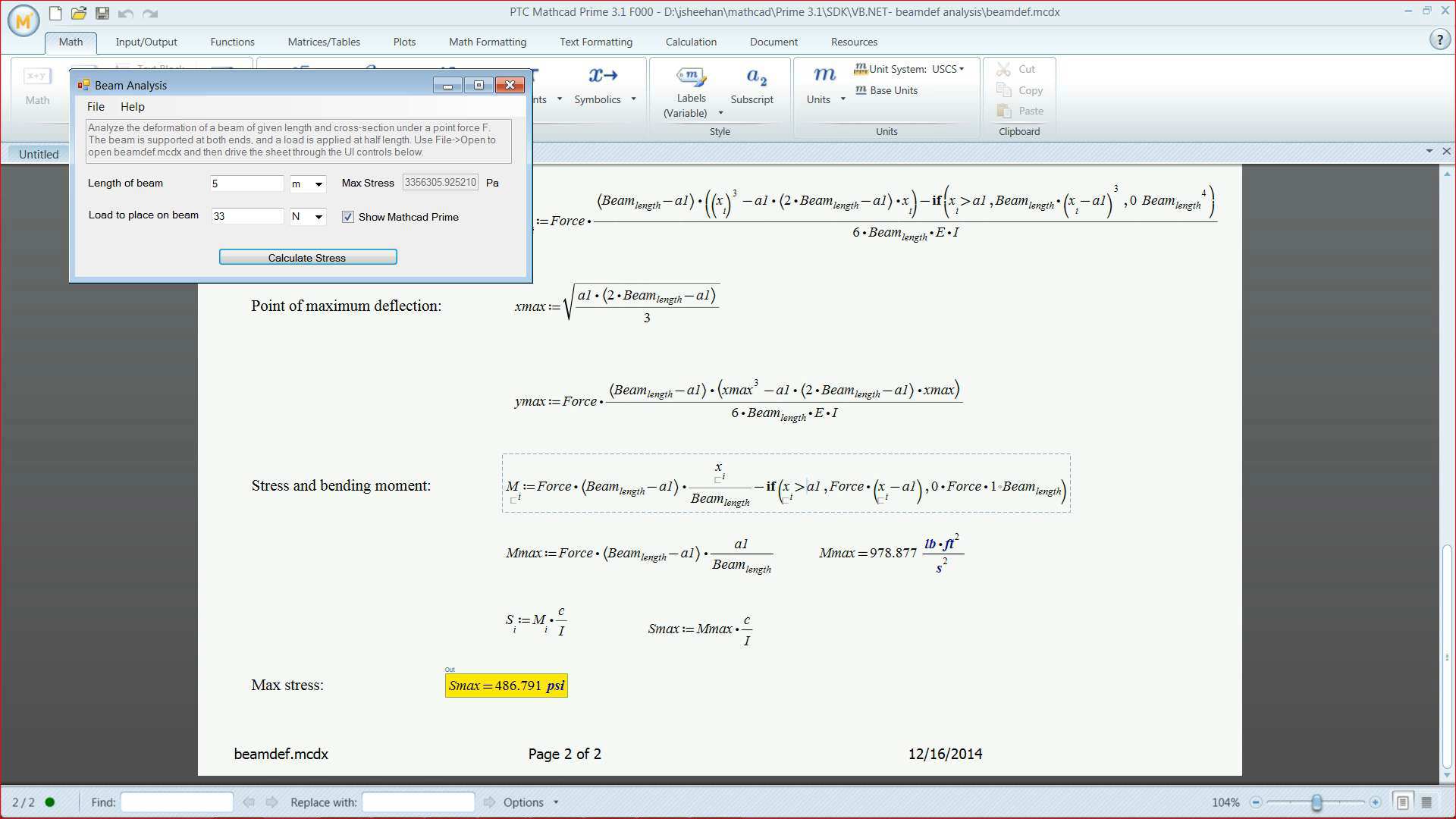

• Új, továbbfejlesztett API: Lehetővé teszi a PTC Mathcad Prime 3.1 integrációját bármely CAD platformmal, analízis eszközzel, PDM rendszerrel vagy bármely más alkalmazással.
• Nagyméretű adatállományok kezelése: Az adatállományok analíziséhez már a teljes rendelkezésre álló fizikai memória felhasználható, megszűnt a korábbi 2GB limit.
• További előre kidolgozott sablonkészlet: Már 700-nál is több részletesen kidolgozott gépészeti, elektronikai, építészeti és vegyészeti sablon közül válogathatunk.
• Integráció más eszközökkel: Kapcsolat a Prode© fizikai anyagjellemzőket, a CoolProp© áramlástani tulajdonságokat és összefüggéseket tartalmazó adatbázisokhoz, HDF5 fájlformátumok írása és olvasása, bármely ODBC kompatibilis adatbázis írása és olvasása, valamint mátrixok exportálása C++ kódként.

„Nagyon örülünk, hogy megoszthattuk felhasználóinkkal a PTC Mathcad Prime 3.1 új verzióját” – mondta Brent Edmonds, a PTC Mathcad termék igazgatója. „ Ebben a verzióban nagyon sokat dolgoztunk egy olyan megoldás létrehozásán, amely lehetővé teszi a kritikus gépészeti számítások és tervezői szándékok egyszerű és költséghatékony megosztását a tervezőmérnökök között. Megszüntettük azt a régi munkamódszert, mely szerint, ha a CAD modell új verzióját kellett létrehozni, akkor manuálisan frissíteni kellett a CAD modell és a Mathcad dokumentum közti kapcsolatot. A Mathcad Prime 3.1 verziójával jelentős idő és költség megtakarítást tudunk így elérni egy új projekt indításakor.”
A PTC Mathcad 3.1 verziója már letölthető a PTC oldaláról. A Creo-val történő integrációhoz PTC Creo® 3.0 M030 vagy újabb verzió szükséges.
